整流子换向器精车机

整流子换向器精车机

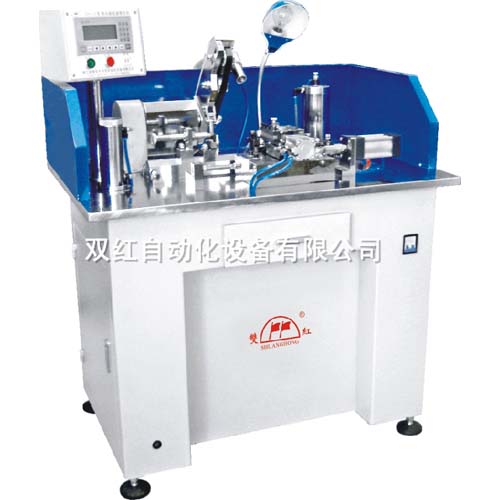

 产品名称:整流子换向器精车机
产品型号:SHJ-5

功能:

主要对微型电机转子、汽车、摩托车起动电机、电动工具电机转子整流子外圆高速精密加工,以达到高粗糙度和同心度。采用日本松下变频器可无级调速,高精度滚珠直线导轨和气液变换器缓冲装置及气动元件作主要运行部件,采用双刀自动切削,粗车、精车一次完成,只需将转子放入硬质合金V型块上,自动进行精密切削,自动喷油润滑转子轴,可使转子轴不受磨损,操作方便,自动化程度高,是微电机生产线的理想设备。

技术参数:

输入电压:220V50HZ

速流子直径:¢6-¢40mm

输入功率:500W/2800r/min

最大加工长度:30mm

气源压力:0.5-0.7Mpa

表面粗糙度:Ra0.4

转子轴径:¢3-¢20mm

机体尺寸:1000×640×1100mm

转子外径:≤¢90mm

工作过程:

工作放在硬质合金V型块上→压带轮支承架下降→带动工件作高速旋转→粗车刀(Y1)Y向进给(先调整好进刀距离)→粗车刀(Y1)X向切削至完毕→粗车刀(Y1)Y向退→精车也(Y2)Y向进刀(先谳整好进刀距离)→X向继续进刀切削至完毕→(Y2),y,X向退刀→电机停止→压带轮支承架上升→取出工件
